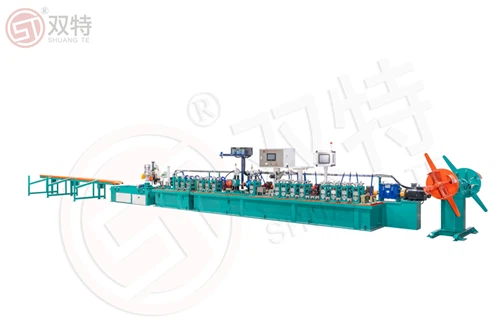

ST40G -sveisede rørproduksjonslinjen er et automatisert lasersveisesystem designet for å produsere høye - presisjonskondenseringsrør med diametre på φ3.8–φ16mm og veggtykkelser på 0,3–1,0 mm. Det sikrer sterke sveiser, utmerket overflatebehandling og nøyaktige dimensjoner. Funksjoner som Inline Bright Annealing, Six - rulletetting, og Eddy Current Testing leverer høy - kvalitet, defekt - gratis rør ideell for varmevekslere og kondensatorer.
Presisjonsproduksjon for overlegen varmeutvekslingsytelse
Ultra - presis forming
CNC -presisjonsbearbeiding sikrer nøyaktige rørdimensjoner (OD: φ3.8–16mm, veggtykkelse: 0,3–1,0 mm) og perfekt rundhet for enkel montering.
Avansert lasersveising
Har en 3000W High - ytelseslaser sveiser, og leverer sterke og glatte sveiser med en minimal varme - berørt sone, og eliminerer behovet for post - sveising i de fleste tilfeller.
Integrert lys annealing
Utstyrt med et 60 kW inline annealing -system som lindrer stress, forbedrer korrosjonsmotstand og gir en lys, oksid - fri overflate.
Effektiv og fleksibel produksjon
Støtter 24/7 Kontinuerlig drift med linjehastigheter opp til 30 m/min, med Quick - Moldendring som muliggjør rask veksling mellom rørstørrelser.
Tekniske spesifikasjoner
| Parameter | Spesifikasjon |
|---|---|
| Linjemodell | ST40G (Laser -sveising og annealing konfigurasjon |
| Sveisemetode | Lasersveising (3000W CW) |
| Annealing Method | Inline annealing + kontinuerlig annealing ovn |
| Rørdiameterområde | Φ3,8 mm - φ16 mm |
| Veggtykkelseområde | 0,3 mm - 1.0 mm |
| Maksimal linjehastighet | 0 - 30 m/min |
| Hovedmotorisk kraft | 5.5 kw + 4 kw (Servo AC Motors) |
| Annealing Power | 60 kw + 105 kw |
| Kontrollsystem | Siemens plc & HMI berøringsskjerm |
| Strømforsyning | AC 380V, 50/60 Hz |
Søknadsindustri
HVAC og kjøling
Kondensatorer og fordamper
Automotive radiatorer
Klimaanlegg
Industrielle varmevekslere
Chiller -enheter
Presisjonsinstrumentering
Medisinske gasslinjer
Se ST40G Pipe Production Line i aksjon
Se hvordan vår ST40G -laser sveisede rørproduksjonslinjen leverer High - Precision rustfritt stålrør for kondensatorer - fra spole til ferdig rør.
Valgfritt utstyr
Dual - Hodetegningsproduksjonslinje for ytterligere reduksjon av diameter.
Kontinuerlig atmosfære - beskyttet rørglødningsovn (105kw) for større partier eller forskjellige annealingskrav.
Inline Eddy Current Testing (ECT) -system for defektdeteksjon.
Inline lasermikrometer for måling av kontinuerlig diameter.
Single - hodespiralutstyr
Intelligent inline lyst annealing utstyr
Alt du trenger å vite
Hvilke materialer kan denne produksjonslinjeprosessen?
Low Carbon Steel SPCC, SPCD; Kvalitets karbonstål 10#, 20#; Rustfritt stål SUS304, SUS430, etc.
Er denne sveisede rørproduksjonslinjen automatisert?
Ja, hele prosessen er sentralt kontrollert via et Siemens PLC - -basert system med et berøringsskjermgrensesnitt, som tillater en - berøringsoperasjon, Real - Tidsovervåking, og feil selv - diagnostikk.
Kan kondensatorrørmaskinen produsere forskjellige rørstørrelser uten driftsstans?
Ja, med Quick - Endre muggsett og programmerbare innstillinger, er det raskt og effektivt å bytte mellom forskjellige rørdiametere.
Tilbyr du teknisk støtte og garanti?
Vi gir en - årsgaranti og livslang teknisk support, inkludert fjernhjelp og på - nettstedstjeneste om nødvendig.
